電力半導體器件

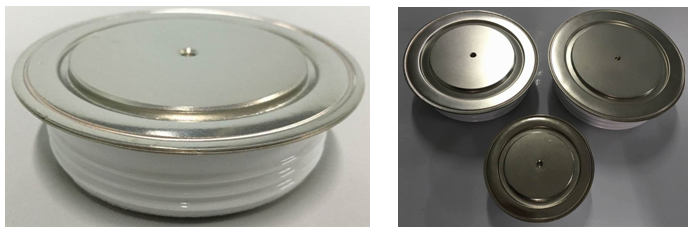

普通整流管

發布：西安中車永電電氣有限公司瀏覽：21615 時間：2016/12/28 13:58:07 < 返回

RECTIFIER DIODE

型號 TYPE —**=V_RRM/100	I_F(AV) @T_C=100℃	T_jm	V_RRM	I_RRM	I_FSM	V_FM @I_FM		R_jc	R_CS	V_FO	r_F	F	外形圖
型號 TYPE —**=V_RRM/100	A	℃	V	mA	kA	V	A	℃/w	℃/w	V	mΩ	kN	外形圖
電壓至1600V （UP to 1600V）
ZP300-**	300	150	400-1600	30	4.2	1.80	900	0.090	0.025	0.69	1.010	5	Z1
ZP500-**	500	150	400-1600	30	7.1	1.90	1500	0.060	0.015	0.78	0.700	10	Z2
ZP800-**	800	150	400-1600	50	11.3	1.40	2400	0.040	0.008	0.74	0.270	15	Z5
ZP900-**	900	150	400-1600	50	12.5	1.50	2700	0.038	0.008	0.72	0.270	15	Z5
ZP1400-**	1400	150	400-1600	50	19.8	1.40	3000	0.024	0.005	0.66	0.179	30	Z7
ZP1500-**	1500	150	400-1600	50	21.2	1.30	3000	0.023	0.005	0.62	0.124	30	Z7
ZP2200-**	2200	150	400-1600	80	31.1	1.40	3000	0.018	0.004	0.82	0.082	40	Z10
ZP2400-**	2400	150	400-1600	150	33.9	1.15	3000	0.014	0.003	0.82	0.110	45	Z12
ZP3400-**	3400	150	400-1600	200	48.1	1.05	3000	0.010	0.002	0.73	0.082	56	Z15
ZP4400-**	4400	150	400-1600	250	62.2	1.20	6000	0.008	0.001	0.77	0.057	70	Z17
ZP5500-**	5500	150	400-1600	300	77.8	1.10	6000	0.065	0.001	0.82	0.044	90	Z19
電壓至2600V （UP to 2600V）
ZP230-**	230	150	1800-2600	30	3.3	2.10	690	0.090	0.025	0.76	2.000	5	Z1
ZP400-**	400	150	1800-2600	30	5.7	2.00	1200	0.060	0.015	0.82	1.000	10	Z2
ZP700-**	700	150	1800-2600	50	9.9	1.45	2100	0.040	0.008	0.75	0.290	15	Z5
ZP800-**	800	150	1800-2600	50	11.3	1.60	2400	0.038	0.008	0.72	0.300	15	Z5
ZP1400-**	1400	150	1800-2600	50	19.8	1.35	3000	0.023	0.005	0.62	0.125	30	Z7
ZP1500-**	1500	150	2000-2600	80	21.2	1.30	3000	0.021	0.005	0.75	0.171	35	Z7
ZP2000-**	2000	150	1800-2600	80	28.3	1.20	3000	0.018	0.004	0.84	0.115	40	Z10
ZP2200-**	2200	150	1800-2600	150	31.1	1.25	3000	0.014	0.003	0.84	0.114	45	Z12
ZP3200-**	3200	150	1800-2600	200	45.2	1.10	3000	0.010	0.002	0.74	0.097	56	Z15
ZP4200-**	4200	150	1800-2600	250	59.4	1.30	6000	0.008	0.001	0.78	0.064	70	Z17
ZP5000-**	5000	150	1800-2600	300	70.7	1.20	6000	0.065	0.001	0.82	0.059	90	Z19
ZP7400-**	7400	150	1800-2600	400	104.6	1.15	6000	0.004	0.0008	0.82	0.046	120	Z20
ZP8500-**	8500	150	1800-2600	500	120.2	1.04	6000	0.003	0.0006	0.78	0.043	180	Z21
電壓至3600V （UP to 3600V）
ZP200-**	200	150	2800-3600	30	2.8	2.40	600	0.090	0.025	0.82	2.800	5	Z1
ZP350-**	350	150	2800-3600	30	4.9	2.10	1050	0.060	0.015	0.85	1.200	10	Z3
ZP700-**	700	150	2800-3600	50	9.9	1.80	2100	0.038	0.008	0.70	0.320	15	Z5
ZP1200-**	1200	150	2600-3400	50	17.0	1.50	3000	0.024	0.005	0.60	0.207	30	Z7
ZP1300-**	1300	150	2800-3600	50	18.4	1.40	3000	0.023	0.005	0.76	0.210	30	Z7
ZP1600-**	1600	150	2400-3000	80	22.6	1.30	3000	0.019	0.004	0.78	0.160	40	Z9/Z10
ZP1800-**	1800	150	2800-3600	80	25.4	1.30	3000	0.018	0.004	0.85	0.160	40	Z10
ZP2100-**	2100	150	2800-3600	150	29.7	1.35	3000	0.014	0.003	0.84	0.116	45	Z12/Z13
ZP3000-**	3000	150	2800-3600	200	42.4	1.20	3000	0.010	0.002	0.75	0.144	56	Z15
型號 TYPE —**=V_RRM/100	I_F(AV) @T_C=100℃	T_jm	V_RRM	I_RRM	I_FSM	V_FM @I_FM		R_jc	R_CS	V_FO	r_F	F	外形圖
型號 TYPE —**=V_RRM/100	A	℃	V	mA	kA	V	A	℃/w	℃/w	V	mΩ	kN	外形圖
ZP4000-**	4000	150	2800-3600	250	56.5	1.50	6000	0.008	0.001	0.79	0.077	70	Z17
ZP4500-**	4500	150	2800-3600	300	63.6	1.30	6000	0.065	0.001	0.86	0.075	90	Z19
ZP6800-**	6800	150	2800-3600	400	96.1	1.25	6000	0.004	0.0008	0.85	0.058	120	Z20
ZP7800-**	7800	150	2800-3600	500	110.3	1.14	6000	0.003	0.0006	0.83	0.053	180	Z21
電壓至4600V （UP to 4600V）
ZP300-**	300	150	3800-4400	30	4.2	2.20	900	0.060	0.015	0.90	1.500	10	Z3
ZP500-**	500	150	3800-4400	50	8.5	2.00	1800	0.038	0.008	0.95	0.640	15	Z5
ZP1100-**	1100	150	3800-4600	50	15.6	1.80	3000	0.023	0.005	0.84	0.320	30	Z7
ZP1600-**	1600	150	3800-4600	80	22.6	1.60	3000	0.018	0.004	0.85	0.217	40	Z10
ZP1900-**	1900	150	3800-4600	150	26.9	1.50	3000	0.014	0.003	0.84	0.210	45	Z12/Z13
ZP2200-**	2200	150	4000-4600	200	31.1	1.50	3000	0.012	0.003	0.87	0.177	56	Z16
ZP2600-**	2600	150	3800-4600	200	36.8	1.40	3000	0.010	0.002	0.88	0.160	56	Z15
ZP3500-**	3500	150	3800-4600	250	49.5	1.70	6000	0.008	0.001	0.88	0.105	70	Z17
ZP4200-**	4200	150	3800-4600	300	59.4	1.50	6000	0.065	0.001	0.86	0.093	90	Z19
ZP6200-**	6200	150	3800-4600	400	87.7	1.35	6000	0.004	0.0008	0.88	0.073	120	Z20
ZP7200-**	7200	150	3800-4600	500	101.8	1.27	6000	0.003	0.0006	0.86	0.068	180	Z21
電壓至5600V （UP to 5600V）
ZP250-**	250	150	4600-5200	30	3.5	2.30	750	0.060	0.015	0.95	1.900	10	Z4
ZP600-**	600	150	4600-5200	50	7.1	2.40	1500	0.038	0.008	0.98	1.040	15	Z6
ZP900-**	900	150	4800-5600	50	12.7	2.30	2700	0.023	0.005	0.92	0.520	30	Z8
ZP1400-**	1400	150	4800-5600	80	19.8	1.90	3000	0.018	0.004	0.95	0.300	40	Z11
ZP1700-**	1700	150	4800-5600	150	24.0	1.80	3000	0.014	0.003	0.90	0.270	45	Z14
ZP2300-**	2300	150	4800-5600	200	32.5	1.70	3000	0.010	0.002	0.93	0.244	56	Z16
ZP3000-**	3000	150	4800-5600	250	42.4	1.90	6000	0.008	0.001	0.93	0.155	70	Z18
ZP3800-**	3800	150	4800-5600	300	53.7	1.70	6000	0.065	0.001	0.92	0.115	90	Z19
ZP5600-**	5600	150	4800-5600	400	79.2	1.55	6000	0.004	0.0008	0.96	0.091	120	Z20
ZP6600-**	6600	150	4800-5600	500	93.3	1.45	6000	0.003	0.0006	0.93	0.086	180	Z21
電壓至6600V （UP to 6600V）
ZP500-**	500	150	5800-6600	50	7.1	2.35	1200	0.038	0.008	1.05	1.080	15	Z6
ZP800-**	800	150	5800-6600	50	11.3	2.60	2400	0.023	0.005	1.05	0.670	30	Z8
ZP1200-**	1200	150	5800-6600	80	17.0	2.40	3000	0.018	0.004	1.02	0.440	40	Z11
ZP1500-**	1500	150	5800-6600	150	21.2	2.20	3000	0.014	0.003	1.02	0.360	45	Z14
ZP2000-**	2000	150	5800-6600	200	28.3	1.90	3000	0.010	0.002	1.02	0.290	56	Z16
ZP2600-**	2600	150	5800-6600	250	36.8	2.50	6000	0.008	0.001	1.03	0.210	70	Z18
ZP3400-**	3400	150	5800-6600	300	48.1	2.00	6000	0.065	0.001	1.02	0.145	90	Z19
ZP5000-**	5000	150	5800-6600	400	70.7	1.80	6000	0.004	0.0008	1.05	0.118	120	Z20
ZP6000-**	6000	150	5800-6600	500	84.8	1.60	6000	0.003	0.0006	0.98	0.103	180	Z21

型號 TYPE —**=V_RRM/100	I_F(AV) @T_C=100℃	T_jm	V_RRM	I_RRM	I_FSM	V_FM @I_FM		R_jc	R_CS	V_FO	r_F	F	外形圖
型號 TYPE —**=V_RRM/100	A	℃	V	mA	kA	V	A	℃/w	℃/w	V	mΩ	kN	外形圖
電壓至8500V （UP to 8500V）
ZP700-**	700	150	7000-8500	50	9.9	2.90	2100	0.023	0.005	1.10	0.850	30	Z8
ZP1300-**	1300	150	7000-8500	150	18.4	2.50	3000	0.014	0.003	1.05	0.480	45	Z14
ZP1800-**	1800	150	7000-8500	200	25.4	2.20	3000	0.012	0.003	1.05	0.380	56	Z16
ZP2300-**	2300	150	7000-8500	250	32.5	2.50	6000	0.008	0.001	1.15	0.220	70	Z18
ZP3000-**	3000	150	7000-8500	250	42.4	2.20	6000	0.065	0.001	1.15	0.175	90	Z19
ZP4600-**	4600	150	7000-8500	400	65.0	2.00	6000	0.004	0.0008	1.15	0.140	120	Z20
